GEE学习笔记 九十：在自己的APP中使用绘制矢量（下）

日期:

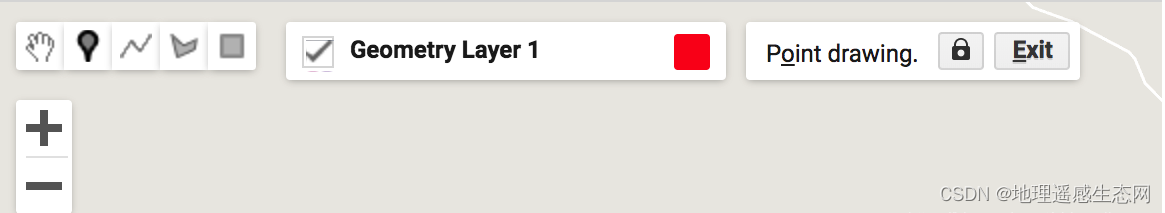

 这一篇文章讲一下如何使用ui.Map.DrawingTools(...)，其实在上一节中可以看到DrawingTools这个API简单使用例子，具体如下：

  1. var geometry = ee.Geometry.Point([50, 50]);

  2.

  3. Map.centerObject(geometry, 11);

  4.

  5. var layer = ui.Map.GeometryLayer({

  6.

  7.   geometries: [geometry],

  8.

  9.   name: "p",

  10.

  11.   color: "red",

  12.

  13.   shown: true,

  14.

  15.   locked: true

  16.

  17. });

  18.

  19. var drawingTools = Map.drawingTools();

  20.

  21. drawingTools.setLinked(false);

  22.

  23. drawingTools.layers().add(layer);



    这里通过Map.drawingTools()获取GEE自带的绘制工具，然后setLinked(false)设置加载的layer这个GeometryLayer不显示在import中，然后调用layers()中add()方法加载新的layer到绘制图层中。

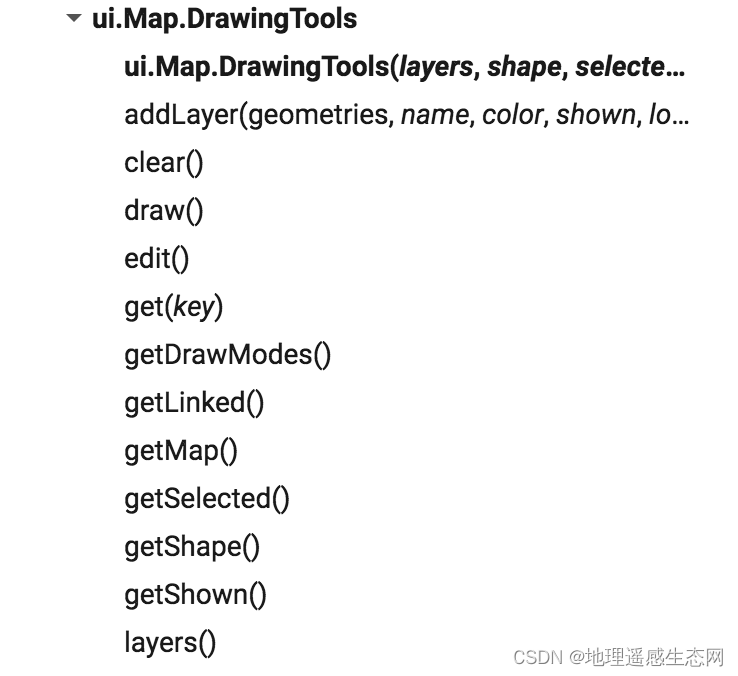

1、drawingTools的API



这些方法主要包括：

（1）初始化方法

（2）设置各种属性set方法

（3）获取各种属性get方法

（4）回调监听方法



2、主要方法说明

（1）添加图层

方法：addLayer(geometries, name, color, shown, locked)

  • geometries：矢量图形列表

  • name：图层名称

  • color：矢量图形颜色

  • shown：图层是否显示

  • locked：图层是否锁定

    添加图层方式，一种方式利用上面展示的额layers().add(layer)这种方式，另外一种方式可以直接将geometries添加到drawingTools中。

例子：

  1. var geometry = ee.Geometry.Point([50, 50]);

  2.

  3. Map.centerObject(geometry, 11);

  4.

  5. var layer = ui.Map.GeometryLayer({

  6.

  7.   geometries: [geometry],

  8.

  9.   name: "p",

  10.

  11.   color: "red",

  12.

  13.   shown: true,

  14.

  15.   locked: true

  16.

  17. });

  18.

  19. var drawingTools = Map.drawingTools();

  20.

  21. drawingTools.setLinked(false);

  22.

  23. drawingTools.addLayer({

  24.

  25.   geometries: [geometry],

  26.

  27.   name: "p",

  28.

  29.   color: "red",

  30.

  31.   shown: true,

  32.

  33.   locked: true

  34.

  35. });



（2）启动编辑、绘制、删除等功能

  • edit

  • draw

  • clear

例子：

  1. //demo03

  2.

  3. var geometry = ee.Geometry.Point([50, 50]);

  4.

  5. Map.centerObject(geometry, 11);

  6.

  7. var drawingTools = Map.drawingTools();

  8.

  9. drawingTools.setLinked(false);

  10.

  11. drawingTools.edit();

  12.

  13. // drawingTools.draw();

  14.

  15. // drawingTools.clear();



运行结果：



（3）获取DrawingTools的属性

  1. //demo04

  2.

  3. var geometry = ee.Geometry.Point([50, 50]);

  4.

  5. Map.centerObject(geometry, 11);

  6.

  7. var drawingTools = Map.drawingTools();

  8.

  9. drawingTools.setLinked(false);

  10.

  11. print(drawingTools.get());

  12.

  13. print(drawingTools.get("drawModes"));

  14.

  15. print(drawingTools.getDrawModes());

  16.

  17. print(drawingTools.getLinked());



（4）回调方法

  • onDraw：绘制矢量图形后回调方法

  • onEdit：编辑矢量图形后回调方法

  • onErase：删除矢量图形后回调方法

  1. //demo05

  2.

  3. var srtm = ee.Image('USGS/SRTMGL1_003');

  4.

  5. Map.addLayer(srtm, {min: 0, max: 5000}, 'SRTM');

  6.

  7. var geometry = ee.Geometry.Point([110, 35]);

  8.

  9. Map.centerObject(geometry, 4);

  10.

  11. var drawingTools = Map.drawingTools();

  12.

  13. drawingTools.setLinked(false);

  14.

  15. drawingTools.setDrawModes(["point"]);

  16.

  17. drawingTools.setShape("point");

  18.

  19. var callFunc = ui.util.debounce(function(geom, geomLayer, drawingTools) {

  20.

  21.   var points = geomLayer.toGeometry();

  22.

  23.   var elevation = srtm.reduceRegion({

  24.

  25.     reducer: ee.Reducer.mean(),

  26.

  27.     geometry: points,

  28.

  29.     scale: 30

  30.

  31.   });

  32.

  33.   print("----------begin--------------");

  34.

  35.   print("points is: ", points);

  36.

  37.   print("elevation is: ", elevation);

  38.

  39.   print("----------end----------------");

  40.

  41. }, 100);

  42.

  43. drawingTools.onDraw(callFunc);

  44.

  45. drawingTools.onEdit(callFunc);

  46.

  47. drawingTools.onErase(callFunc);



代码分析：

    这段代码含义就是当用户使用矢量工具绘制、编辑或者删除点时候会调用callFunc这个方法，这个方法总共三个参数：绘制图形、对应的图层以及绘制的矢量工具。方法内容是统计这个图层中所有点的高程均值。
