ENVI中从图像中获取指定点的像素值

下面在ENVI 5.x中的Classic界面中介绍实现过程，ENVI4.8及之前版本操作步骤类似。

注：以实测叶绿素浓度为例子

第一步：整理采样点实测数据

为了将水面调查点与实测叶绿素浓度在空间上一一对应起来。实地调查数据包括：水面调查点的经纬度、叶绿素含量。以三列或者四列形式保存为.txt文件，以下格式：

    序号   纬度       经度       chla实测含量（mg/L）

 1   31.516334   120.182215       0.0531

 2   31.457170   120.041978       0.0535

 3   31.459692   120.177602      0.0496

……

第二步：获取图像上的像素值

   有些文档中的称为获取采样星上数据。这里的图像是一个比值植被指数图像。

（1）在display中显示比值图像，选择overlay->Region Of Interest 打开ROI Tool。

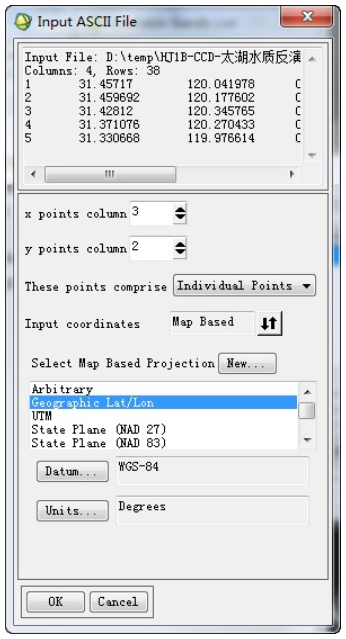

（2）在ROI Tool中，选择ROI_Type->Input Points from ASCII，选择文本格式的实地调查数据反演点.txt。注意参数选择：

x：选择经度；y：选择纬度；

These point comprise：Individual Points；

投影坐标（Select Map Based Projection）：Geographic Lat/Lon；

注：投影坐标与实测数据中坐标值的投影参数保持一致。

（3）设置好投影信息后，单击OK这样将实地调查的点位置信息加载到图像中

图：导入实测点

（1）在ROI TOOL中，选择File->Output ROIs to ASCII。选择比值植被指数图像。

（2）在Output ROIs to ASCII Parameters面板中，选择ROI点，单击Edit Output ASCII Form，在输出内容设置面板中（如下图），选择ID、经纬度（Geo Location）、和波段像元值（Band Values）。

图：导出点的反演值

这样就将水面调查点与B_NIR/B_RED对应的值导出来了，如下：

; ENVI Output of ROIs (5.1) [Sun Mar 30 16:49:16 2014]

; Number of ROIs: 1

; File Dimension: 2182 x 2336

;

; ROI name: Region #1

; ROI rgb value: {255, 0, 0}

; ROI npts: 38

; ID       Lat        Lon     B1

   1  31.457258 120.041982  0.8787

   2  31.459780 120.177606  0.8352

   3  31.428208 120.345769  0.6475

   4  31.371164 120.270438  0.6086

   5  31.330756 119.976618  0.8571

   6  31.330354 120.123804  0.7880

   7  31.333266 120.256719  0.6136

   8  31.321980 120.210091  0.5879

   9  31.254781 120.048005  0.5501

我们发现，导出来的经纬度与输入实测点的经纬度不完全一致，这是因为一般影像中像元的坐标是取中心点的经纬度，而我们实测的点位不一定恰好对应着影像像元的中心点，所以当输入的经纬度与影像上单个像元的经纬度不一致时，就会采用就近原则，与最临近的像素点匹配，输出该点的经纬度坐标。如环境小卫星的空间分辨率是30米，换算成经纬度在几秒的范围。

将相应的像素值导入Excel表中，与实测值一一对应。

 注：ENVI中利用ROI Tool导出的像元信息是按照从上到下，从左到右的“Z”字形顺序，因此我们导入的实测点最好事先进行排序，这样导入Excel表中就方便多了，不用一个个根据经纬度手动调整。

图：像素值与实测值一一对应并建立关系模型
